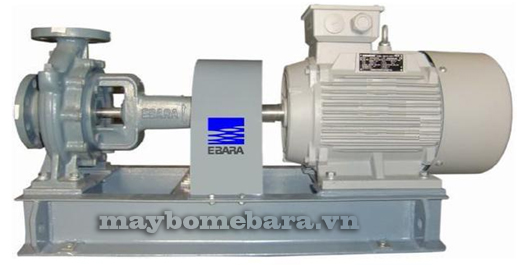

Quy trình vận hành máy bơm trục rời Ebara

Quy trình vận hành máy bơm trục rời Ebara

Máy bơm trục rời Ebara là sản phẩm đang được ứng dụng rộng rãi nhất , được ưa chuộng nhất trên thị trường máy bơm nước hiện nay bởi các tính năng vượt trội của dòng sản phẩm này mang lại. Nhưng làm sao để máy bơm trục rời Ebara hoạt động an toàn, hiệu quả và mang lại lợi ích kinh tế một cách tối ưu Quý khách cần lưu ý Quy trình vận hành máy bơm trục rời Ebara và thực hiện như hướng dẫn dưới đây.

* Trước khi khởi động bơm

– Kiểm tra tình trạng kỹ thuật hệ thống dẫn dòng chảy của bơm, hệ thống phụ trợ, các thiết bị đo và bảo vệ bơm.

– Trước lần khởi động đầu tiên sau khi lắp đặt cần phải khởi động thử động cơ trong thời gian ngắn (tức thời) để kiểm tra chiều quay của bơm (không có khớp nối).

– Đổ đầy đủ dầu bôi trơn vào hai ổ đỡ bằng dầu bôi trơn T22 (T30), Vetrea – 32, Vetrea – 46. Bôi trơn khớp nối bằng dầu công nghiệp U 40A (Vetrea 100) có thể cho thêm 3050% chất làm đặc mỡ can xi hoặc mỡ Liptôn 24.

– Kiểm tra độ chắc chắn của các mối liên kết (lắp ghép) bulông, kiểm tra mức độ nhẹ nhàng của Rôto khi làm việc bằng tay hoặc khoá van (đặt vào khớp nối), kiểm tra sự làm việc của các van.

– Kiểm tra và đảm bảo không có sự tiếp xúc giữa phần chuyển động và phần đứng yên của các chi tiết bằng kim loại của bơm.

– Theo dõi và đảm bảo không xảy ra xâm thực khi bơm làm việc, áp suất vào bơm không vượt quá giá trị cho phép của đệm làm kín trục bơm.

– Tháo đồ gá để lắp ráp đệm làm kín ma sát mặt đầu.

– Đóng van trên đường đẩy của bơm.

– Mở van của hệ thống phụ trợ tuần hoàn chất lỏng cuả bơm.

– Mở van đường hút để nạp chất lỏng vào bơm. Đảm bảo bơm phải được nạp đầy và không có khí trong bơm.

– Quý khách chú ý: không cho phép bơm vào làm việc khi bơm không được điền đầy chất lỏng. Làm việc khi van ở cửa ra đóng quá 5 phút và khi lưu lượng thấp hơn 10% lưu lượng tối ưu

* Khởi động bơm

Khi bơm đạt chỉ số vòng quay tính toán, từ từ mở van đường đẩy cho đến khi áp suất sau bơm tương ứng với áp suất kỹ thuật lắp đặt. Khi đó cần phải chú ý theo dõi chỉ số của ampekế và đảm bảo động cơ không quá tải (dòng làm việc bé hơn dòng cho phép của động cơ).

Trong trường hợp áp suất đường ra giảm nhanh, động cơ quá tải chảy chất lỏng qua đệm làm kín nhiều, xuất hiện tiếng ồn không bình thường và va đập thì phải đóng nhanh van đường đẩy, tắt động cơ, tìm hiểu nguyên nhân và cách khắc phục.

* Trong khi bơm hoạt động

Sau 5-10 phút khởi động kiểm tra mức độ rò rỉ chất lỏng qua đệm làm kín, nhiệt độ ổ bi, độ rung và tiếng ồn của bơm:

Nhiệt độ ổ bi luôn luôn  60o.

Nhiệt độ bộ làm kín  60o.

Độ ồn cho phép:

Đối với bơm đồng bộ với động cơ điện công suất lớn hơn 132 kBT : 180 dB.

Đối với bơm đồng bộ với động cơ điện công suất nhỏ hơn 132 kBT : 130 dB.

Lượng nước thoát ra qua bộ làm kín dây quấn  180 cm3/h.

Tốc độ dao động của thiết bị  10 mm/s.

Sau vài giờ thiết bị làm việc ở chế độ bình thường cần phải kiểm tra lại độ đồng tâm.

Trong thời gian bơm làm việc theo dõi các chỉ số của dụng cụ đo lưu lượng, áp suất, nhiệt độ chất lỏng làm mát, chất lượng và mức dầu bôi trơn, nhiệt độ ổ đỡ, tình trạng đệm làm kín…

Nếu dao động kim dụng cụ đo nhiều, có tiếng ồn và rung nhiều… Trong những trường hợp đó cần phải dừng bơm và loại trừ sai sót. Khi dừng bơm không lâu, vẫn tiếp tục truyền dẫn chất lỏng làm kín và làm nguội.

* Dừng bơm

+ Công việc dừng máy cần thực hiện các bước:

Đóng từ từ van ở đường đẩy.

Ngắt điện vào động cơ điện.

Đóng van ở đường hút.

Sau khi dừng bơm cần thiết phải để hệ thống làm mát chảy một thời gian để nhiệt độ giảm xuống khoảng 5060oC. Sau đó mới đóng các van đường nước làm mát. Trong trường hợp máy bơm chỉ ngừng tạm thời, hoặc trong một thời gian ngắn thì không cần phải ngắt nước làm mát và dung dịch làm kín.

Khi dừng các máy bơm đang bơm các chất dễ bị kết tủa, dễ bị đông đặc, cần phải xả toàn bộ chúng ra khỏi bơm. Sau đó bơm qua bơm loại dầu nhẹ không bị đông đặc, hoặc có thể sử dụng các biện pháp phòng ngừa khác nhằm ngăn chặn sự đông đặc, sự kết tủa hoặc sự hoá bùn của các chất lỏng trong bơm.

Khi dừng bơm trong thời gian dài, cần phải xả hết chất lỏng trong bơm để ngăn ngừa sự ăn mòn các chi tiết trong bơm. Ở khoang làm kín kiểu mặt đầu dạng đôi thì cần phải đổ dầu bôi trơn vào, còn ở loại Xanhich thì nên tháo ra.

Sau khi dừng bơm, cần phải kiểm tra lại mức dầu ở trong khoang chứa vòng bi, kiểm tra lượng dầu bôi trơn đã qua làm việc thất thoát ra ngoài. Không được để dầu bôi trơn thất thoát vượt quá 60% lượng dầu rót vào khoang chứa vòng bi.

Quy trình vận hành máy bơm trục rời Ebara – Công tác an toàn :

Lắp đặt và vận hành máy bơm trục rời Ebara  phải là các thợ cơ khí và thợ nguội lành nghề có kinh nghiệm nhất định về bảo dưỡng, sửa chữa và kiểm tra bơm (khi bơm đang làm việc) đã qua kiểm tra về nguyên tắc lắp ráp và bảo dưỡng bơm.

Khi nâng hạ và lắp đặt máy lên móng phải cẩu bằng cáp bằng cách buộc cáp vào lỗ ở đế móng. Cấm buộc vào móc động cơ và tai vỏ máy bơm. Không cho phép vận chuyển bơm khi đang có dung dịch bơm.

Thiết bị điện của tổ hợp bơm phải lắp ráp và vận hành phù hợp với quy định trong ngành điện.

Quy trình vận hành máy bơm trục rời Ebara , Khi vận hành máy bơm Ebara cần phải nối đất. Nối đất thân bơm, từ một lỗ ren ở gối tựa đã có sẵn.

Tất cả các cơ cấu và phụ tùng làm kín (chịu áp lực) trước khi lắp ráp, và cả sau mỗi lần sửa chữa cần phải được thử nghiệm độ kín hơi và độ bền bằng áp suất.

Nghiêm cấm khởi động bơm khô, nghĩa là chưa mồi đầy bơm và chưa dẫn chất lỏng làm kín vào bộ làm kín trục trước khi khởi động. Dẫn chất lỏng làm kín vào bộ làm kín chỉ ngừng lại sau khi đã bỏ áp lực trong thân bơm (khi dừng máy).

Khi máy bơm trục rời Ebara làm việc:

Nghiêm cấm xiết đệm phớt hoặc sửa một trục trặc bất kỳ nào đó.

Tất cả các phần quay của bơm cần phải có lớp chắn bảo vệ.

Không cho phép bơm làm việc khi không có Xupáp một chiều và van trên tuyến ép, van được lắp giữa Xupáp một chiều và bơm.

Cấm việc điều chỉnh loại bỏ những hư hỏng nào đó khi bơm đang đầy chất lỏng.

Khi tiến hành công việc sửa chữa động cơ cần phải ngắt điện hoàn toàn khỏi nguồn điện.

Ở vị trí có khả năng gây nổ, khi bảo dưỡng và sửa chữa cần phải sử dụng các dụng cụ không tạo tia lửa.

Trước khi tháo rời máy bơm dùng để bơm chất lỏng độc hại, nhiên liệu dễ cháy nổ, phải rửa bơm bằng nước và khử độc bằng hơi nước hoặc khí trơ cho đến khi khử hoàn toàn cặn dung dịch được bơm.

Khởi động bơm sau khi lắp ráp hoặc đại tu có thể được tiến hành sau khi ban kiểm tra của Xí nghiệp đã kiểm tra độ an toàn của máy.

Để tăng cao độ an toàn làm việc tại các liên kết hoặc mặt bít nên lắp đai bảo vệ.

* Kiểm tra

Công tác kiểm tra máy bơm trục rời trong quá trình làm việc là yêu cầu cần thiết. Để máy bơm làm việc ổn định, không xảy ra sự cố làm giảm tuổi thọ cũng như hiệu suất làm việc của máy, gây ảnh hưởng đến công suất làm việc của hệ thống vận chuyển.

– Kiểm tra số vòng quay của động cơ, chính là số vòng quay của  bơm. Nếu số vòng quay của động cơ bị sai lệch sẽ làm thay đổi đường đặc tính của bơm cũng như tuổi thọ của nó, cần phải kiểm tra số vòng quay của bơm bằng đồng hồ đo số vòng quay (thường dùng Takhômêtter).

Khi máy bơm làm việc cần kiểm tra hệ thống làm kín: khi bơm làm việc với áp suất dư ở cửa vào, đệm làm kín ngăn cản sự rò rỉ ra ngoài của chất lỏng bơm. Khi bơm làm việc ở áp suất chân không đệm làm kín ngăn không cho khí bên ngoài lọt vào trong bơm. Nếu khí lọt vào sẽ làm giảm áp suất đầu vào của bơm dẫn đến giảm áp suất và lưu lượng dễ bị xâm thực khí… do vậy cần kiểm tra sự rò rỉ của đệm làm kín.

Ổ đỡ gồm hai loại ổ đỡ chặn 66414 và ổ đỡ 414 dùng để chịu tải hướng tâm và hướng trục tác dụng đến Rôto. Do vậy trong quá trình làm việc ổ đỡ chặn bị hỏng hoặc ổ đỡ chặn có khe hở quá lớn cần có biện pháp kiểm tra khắc phục kịp thời. Hệ thống bôi trơn phải hợp lý với tốc độ quay của ổ bi trượt với tốc độ khoảng 8 m/s, người ta dùng vòng bi tự bôi trơn còn khi vận tốc trượt lớn hơn 8 m/s thì bôi trơn cưỡng bức.

Do đặc điểm máy bơm vận chuyển dầu có số vòng quay cao, khoảng 2950 vòng/phút. Vì vậy trong quá trình làm việc nhiệt độ ổ bi cao. Muốn kiểm tra nhiệt độ ổ bi ta chỉ cần dùng đồng hồ đo nhiệt độ của hệ thống nước làm mát ổ bi ở đầu ra và đầu vào để xem mức độ chênh lệch nhiệt độ ổ bi đó.

Quy trình vận hành máy bơm trục rời Ebara – Bảo dưỡng kỹ thuật

Để máy bơm làm việc đảm bảo có hiệu quả cao thì trong quá trình làm việc công tác bảo dưỡng là rất quan trọng:

Trong thời gian máy bơm làm việc phải theo dõi thường xuyên các chỉ số  của các dụng cụ đo kiểm tra và không cho phép bơm làm việc lâu ở lưu lượng bằng không hoặc xấp xỉ bằng không cũng như khi động cơ làm việc quá tải.

Không cho phép bơm làm việc khi áp suất trong ống nạp thấp hơn áp suất khảo sát bởi thiết kế.

Kiểm tra định kỳ nhiệt độ của vòng bi, bộ làm kín mặt đầu hoặc đệm Xanhich, động cơ, quan sát theo dõi việc cung cấp đầy đủ lượng nước làm mát. Nhiệt độ quy định của ổ bi và bộ làm kín không quá 60oC.

Sau 2000 – 3000 giờ làm việc, xả nhớt và lau sạch buồng ổ bi và thay nhớt mới. Nếu là bơm mới lắp hoặc mới sửa chữa thì qua 24 giờ làm việc đầu tiên thì phải thay dầu bôi trơn.

Theo dõi mức bôi trơn của các cụm ổ trục.

Sau 40005000 giờ làm việc cần:

  • Kiểm tra tình trạng ống lót bảo vệ (đệm dây quấn) và ổ bi nếu cần thì thay mới.
  • Thay nhớt trong khớp nối răng.

Sau 900010000 giờ làm việc thì phải tháo toàn bộ bơm kiểm tra độ mài mòn, xói mòn, độ gỉ của các chi tiết và thay thế các chi tiết bị mài mòn quá giá trị cho phép. Kiểm tra tình trạng các đệm làm kín và nếu cần thiết thì thay thế.

Nếu sơ đồ công nghệ dự tính sử dụng hai tổ máy (làm việc và dự phòng) thì:

Bơm dự phòng phải được mồi đầy đủ chất lỏng bơm và van trên đường ống hút phải mở hoàn toàn.

Phân bố đều chu kỳ thời gian làm việc cho hai tổ máy bơm hoặc đảm bảo cho máy bơm dự phòng làm việc không nhỏ hơn 1/3 lần thời gian giữa hai kỳ sửa chữa.

Phải theo dõi độ rò rỉ qua bộ làm kín, độ rò không được vượt quá quy định. Khi rò lớn phải ngừng máy bơm, kiểm tra và xử lý trục trặc.

Theo dõi tiếng ồn và độ rung của máy bơm không được vượt quá giới hạn cho phép.

Quá trình bảo dưỡng kỹ thuật máy bơm được thực hiện dựa trên 3 yếu tố cơ bản sau đây:

Thực hiện từ tài liệu hướng dẫn kỹ thuật, cần chú ý đến điều kiện làm việc của máy bơm ở giàn và nhiệt độ khí hậu ở Việt Nam.

Từ điều kiện làm việc thực tế trên giàn, dựa vào các chế độ và các thông số thực tế để thay đổi liên tục. Mà từ đây xác định và lập quy trình bảo dưỡng thiết bị được tốt nhất, phải có thiết bị thay thế đồng bộ, kịp thời và đảm bảo chất lượng.

Phụ thuộc vào trình độ của đội ngũ công nhân vận hành cũng là yếu tố quyết định đến năng suất làm việc và tuổi thọ của thiết bị. Sự liên hệ giữa hệ thống này với hệ thống kia: công tác căn tâm theo định kỳ – công tác lắp ráp căn chỉnh hệ thống… sao cho đảm bảo các yêu cầu kỹ thuật đề ra.
